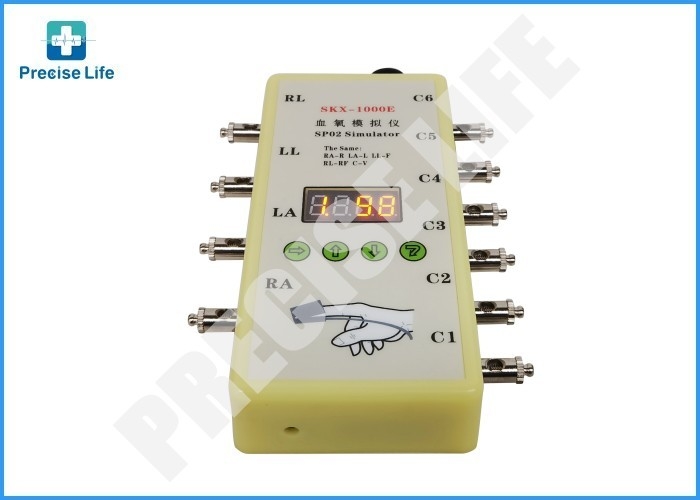

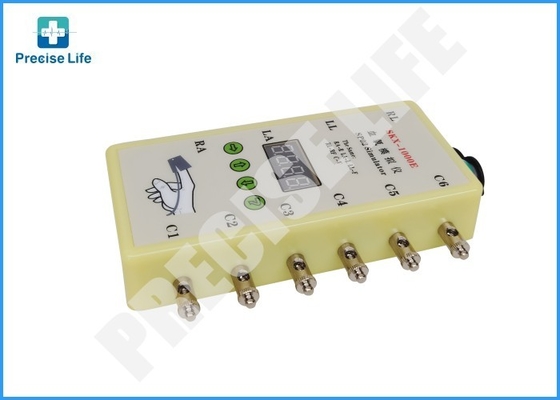

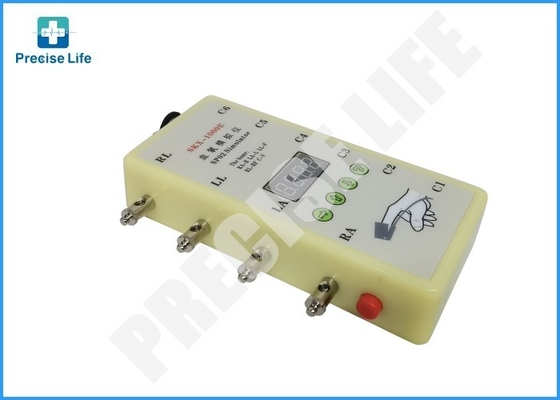

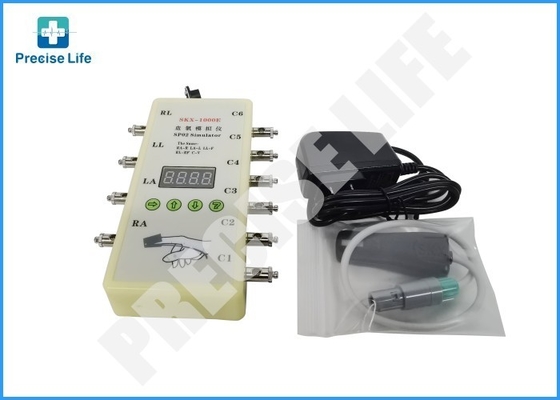

ईसीजी SpO2 मेडिकल सिम्युलेटर 10 लीड, मेडिकल सिमुलेशन उपकरण के साथ

ईसीजी सिम्युलेटर फंक्शन के साथ SpO2 मेडिकल सिम्युलेटर 10 लीड के साथ SpO2 सिम्युलेटर

SpO2 फ़ंक्शन का परिचयः

ईसीजी फंक्शन का परिचयः


तरंगरूप कोड का परिचयः

1. ऑक्सीजन संतृप्ति मान, सिम्युलेटर की SpO2 दर सेट;
2. पल्स दर मान, सिम्युलेटर पल्स दर मान सेट;
3. ऑक्सीजन संतृप्ति के डेटा वक्र का चयन करें;
4. सामान्य ईसीजी तरंग रूप, 12 लीड विभिन्न रेंज और प्रकार सिंक्रोनस तरंग रूप;
5. प्लस-माइनस त्रिकोणीय तरंग रूप;
6. स्क्वायर वेव, स्कैन गति को मापने के लिए स्क्वायर वेव का प्रयोग किया;
7. सिन्यूसोइडल तरंग, आयाम-आवृत्ति विशेषता को मापें
8. एनालॉग क्यूआरएस तरंगरूप के टी-लहर आयाम, हृदय गति मूल्य, आर-लहर आयाम और आर-लहर चौड़ाई को बदल सकता है;
9. श्वसन तरंग रूप का अनुकरण;
A. संकेत का आयाम सेट करें;

नोटः

1.सिमुलेटर स्वचालित रूप से रक्त ऑक्सीजन का एक मूल्य 98 उत्पन्न करेगा, 80 पल्स दर, वक्र के रक्त ऑक्सीजन पैरामीटर डेटा,
और कोड 4 सामान्य ईसीजी तरंगों के रूप में, और श्वसन दर 15bpm श्वसन तरंगों के रूप में।
2. अनुकरण उंगली भाग, SPO2 सेंसर के एलईडी के खिलाफ; और अनुकरण उंगली भाग, SPO2 सेंसर PD के खिलाफ; और सुनिश्चित करें
कि नकली उंगली की सफेद रंग की खिड़की SpO2 सेंसर के PD के अनुरूप रहें, या यह अमान्य डेटा के लिए नेतृत्व करेगा।
3. सिमुलेटर स्वचालित रूप से 1mV पर सीसा II आयाम उत्पन्न करेगा, और हृदय गति का पता लगाने तरंग, वर्ग तरंग, सिनोसाइडल तरंग,
क्यूआरएस तरंग, लीड II का सारा आयाम 1mV है।
4. जब बैटरी एक निश्चित मूल्य से नीचे गिर जाता है, डिजिटल डिस्प्ले की सामग्री कम बैटरी इंगित करने के लिए फ्लैश होगा और फिर जारी
कृपया ध्यान दें कि इस समय ईसीजी तरंग आकार आयाम में कमी आएगी।
5ईसीजी भाग को ईसीजी मशीन से जोड़नाः आरए-आर (दाएं हाथ), एलए-एल (बाएं हाथ), एलएल-एफ (बाएं पैर), आरएल-आरएफ (दाएं पैर), सी 1-सी 6 (छाती का नेतृत्व) ।
6. ईसीजी का हिस्सा रोगी के मॉनिटर से जुड़ा हुआ हैःआरए-दाएं हाथ (सफेद), एलए-बाएं हाथ (काला), एलएल-बाएं पैर (लाल), आरएल-दाएं पैर (हरी), सी 1-सी 6 सीने का नेतृत्व (भूरा) ।
7. ईसीजी भाग 3 कनेक्शन का नेतृत्व करता हैः आरए-दाएं हाथ (सफेद), एलए-बाएं हाथ (काला), एलएल-बाएं पैर (लाल) ।
8. अलग पहचान संबंधित कनेक्शनःL-LA, R-RA, RF ((N) -RL, F-LL, C-V.

मुख्य विवरणः

वहाँ 4 कुंजी, चयन कुंजी के बाद, कुंजी बढ़ाने, कुंजी कम करने, कुंजी दर्ज करें, कुंजी संयोजन का एक सेट के अलावा

कुंजी का चयन करें:

इस कुंजी का उपयोग पैरामीटर आप बदलना चाहते हैं का चयन करने के लिए किया जाता है; वहाँ 4 एलईडी ट्यूब प्रदर्शित करने के लिए चार कोड का प्रतिनिधित्व क्या प्रदर्शित किया जाता है,
पहली एलईडी प्रतिनिधि तरंग आकार कोड, एलईडी 2-4 प्रतिनिधियों पैरामीटर (2 एक सौ का मूल्य है, 3 दस के प्रतिनिधियों, 4 बिट्स के प्रतिनिधियों)

वृद्धि कुंजीः

पैरामीटर बढ़ाने के लिए इसका उपयोग करें

कम करने की कुंजी:

पैरामीटर को कम करने के लिए इसका उपयोग करें

प्रविष्ट करें कुंजीः

चयनित पैरामीटर की पुष्टि करने के लिए इसका प्रयोग करें

संयोजन कुंजीः

एक ही समय में चयन कुंजी और दर्ज कुंजी दबाएं, दर्ज कुंजी जारी, चयन कुंजी जारी,

फिर से एंटर कुंजी पर डबल क्लिक करें, संयोजन कुंजी सफलतापूर्वक चयनित किया गया था, और यह अलग सामग्री प्रदर्शित करेगा.

प्रत्येक कोड के संचालन के तरीके:

1रक्त ऑक्सीजन मूल्य:
1) रक्त ऑक्सीजन मूल्य सेटिंगः 80%, 85%, 90%, 98%, इन 4 बिंदुओं का मूल्य पता लगाने के लिए कैलिब्रेशन, सहिष्णुता <= 1%;
60%, 65%, 70%, 75% पर, इन 4 बिंदुओं का मूल्य पता लगाने के लिए कैलिब्रेशन, सहिष्णुता < 2%;
2) आरंभिक मान:98%; यह चयनित किया जा सकता है और वृद्धि कुंजी और सीधे कुंजी को कम करने के साथ रक्त ऑक्सीजन मूल्य सेट करें।

2पल्स दर मानः
1) पल्स रेट वैल्यू सेटिंगः 30,60,80,100,120,160,180,240 bpm कुल 8 परीक्षण बिंदु;
2) सहिष्णुता <= 1 bpm;
3) आरंभिक मान 80 बीपीएम है,यह चयनित किया जा सकता है और वृद्धि कुंजी और सीधे कुंजी को कम करने के साथ पल्स दर मूल्य सेट करें।

3. तरंगरूप डेटा वक्र का चयनः
डेटा 1 BCI वक्र है, डेटा 2 वक्र है.

4सामान्य ईसीजी तरंगरूपः
* हृदय गति सेटिंग रेंजः 10-200 बीपीएम (प्रारंभिक मानः 60 बीपीएम)
* सिग्नल आयाम तय है
5प्लस-माइनस त्रिकोणीय तरंगरूप
* आवृत्ति सीमाः 10-300 बीपीएम (प्रारंभिक मानः 75 बीपीएम)
* आयाम सीमाः 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 मोड, मोड 1: सकारात्मक तरंग रूप; मोड II: नकारात्मक तरंग रूप; चयन करने के लिए संयोजन कुंजी का प्रयोग करें.

6वर्ग तरंग
* आवृत्ति सीमाः 0.1Hz-10Hz (10:0.1 हर्ट्ज, 100:10 हर्ट्ज); (प्रारंभिक मानः 1 हर्ट्ज)
* आयाम सीमाः 0.1-4Mv (10:0.1mV, 400: 4mV);
7. सिनोसाइडल तरंग
* आवृत्ति रेंजः 1-100 हर्ट्ज (प्रारंभिक मानः 25 हर्ट्ज)
* आयाम सीमाः 0.1-4Mv (10:0.1mV, 400:4mV)

8. एनालॉग क्यूआरएस-टी तरंगरूपः
इस तरंग रूप में 4 ऑपरेटिंग मोड हैं,
मॉडल 1: टी-वेव आयाम बदला जा सकता है;
मॉडल 2: तरंग-रूप आवृत्ति सेट करें;
मोड 3: QRS तरंगरूप का आयाम सेट करना;
मॉडल 4: QRS तरंग की चौड़ाई सेट करें;

ऑपरेशन मोड संयोजन कुंजियों से बदला जा सकता है।
* टी तरंग आयाम सेटिंग रेंजः 0.1mV-2mV; (प्रारंभिक मानः 10)
* तरंगरूप आवृत्ति सेटिंग रेंजः 20-300bpm; (प्रारंभिक मानः 75)
* क्यूआरएस तरंगरूप आयाम सीमाः 0.1mV-2mV;
* क्यूआरएस तरंगरूप चौड़ाई सीमाः 10ms-150ms;

9श्वास की लहर का अनुकरण करें:

* आवृत्ति सीमाः 10-100 समय/मिनट; (प्रारंभिक मानः 15bpm)
* नोटः श्वसन लीड आरए-एलएल है, आधारभूत प्रतिबाधा 1k है। यदि रोगी मॉनिटर श्वसन लीड अन्य लीड है, तो कृपया मॉनिटर का पैरामीटर सेट करें या लीड कनेक्ट करने का तरीका बदलें।

A. संकेत आयाम सेटिंगः
* आयाम सीमाः 0.1mV-4mV (10:0.1mV, 400:4mV); (प्रारंभिक मानः 100)
* नोटः यह आयाम सेटिंग 5 को प्रभावित करेगी,6,7 तरंग आकार आयाम।
